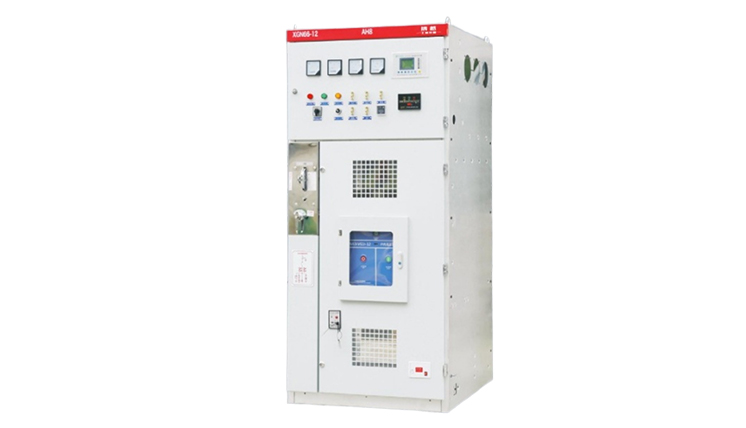

XGN66-12 箱型固定式金属封闭开关设备

XGN66-12箱型固定式交流金属封闭式开关设备(以下简称开关柜)适用于3.6-12kV三相交流50Hz系统中作为接受与分配电能的装置，适合于频繁操作的场所和配装油开关的开关柜改造之用。其母线系统为单母线系统和单母线分段系统。

执行标准

GB3906-2006《3.6kV-40.5kV交流金属封闭开关设备和控制设备》

IEC 60298-1990《额定电压1kV以上至52kV及以下交流金属封闭开关设备和控制设备》GB/T11022-2011《高压开关设备和控制设备标准的共用技术要求》

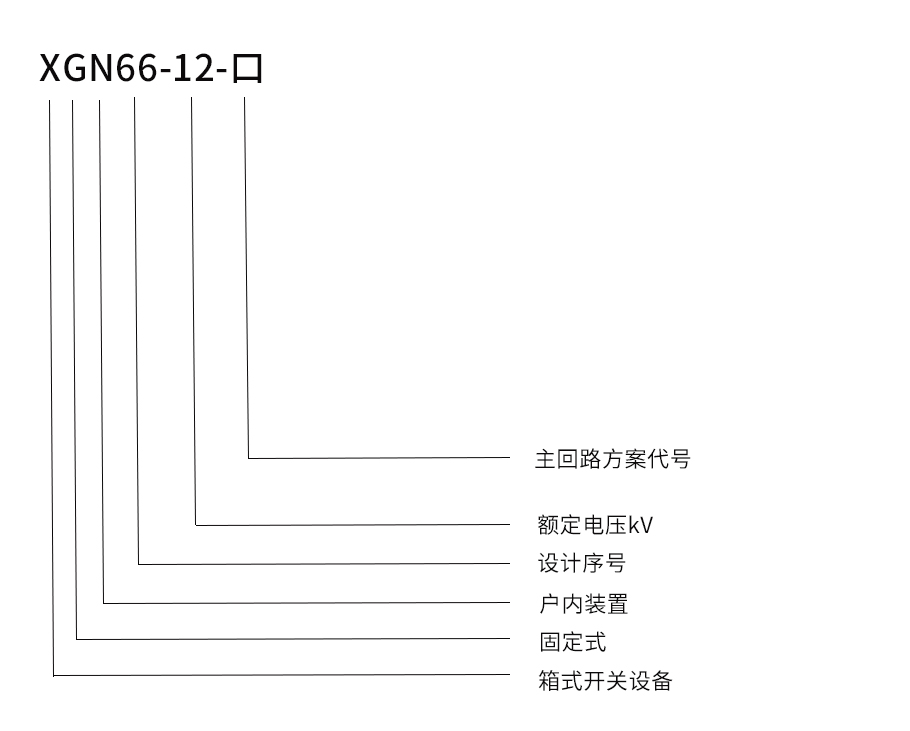

型号及含义介绍：

使用条件：

◆环境温度：最高+40℃，最低-15℃；

◆海拔高度：不超过1000m；

◆相对湿度：日平均值不大于95%，月平均值不大于90%；

◆地震强度不超过8级；

◆无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。

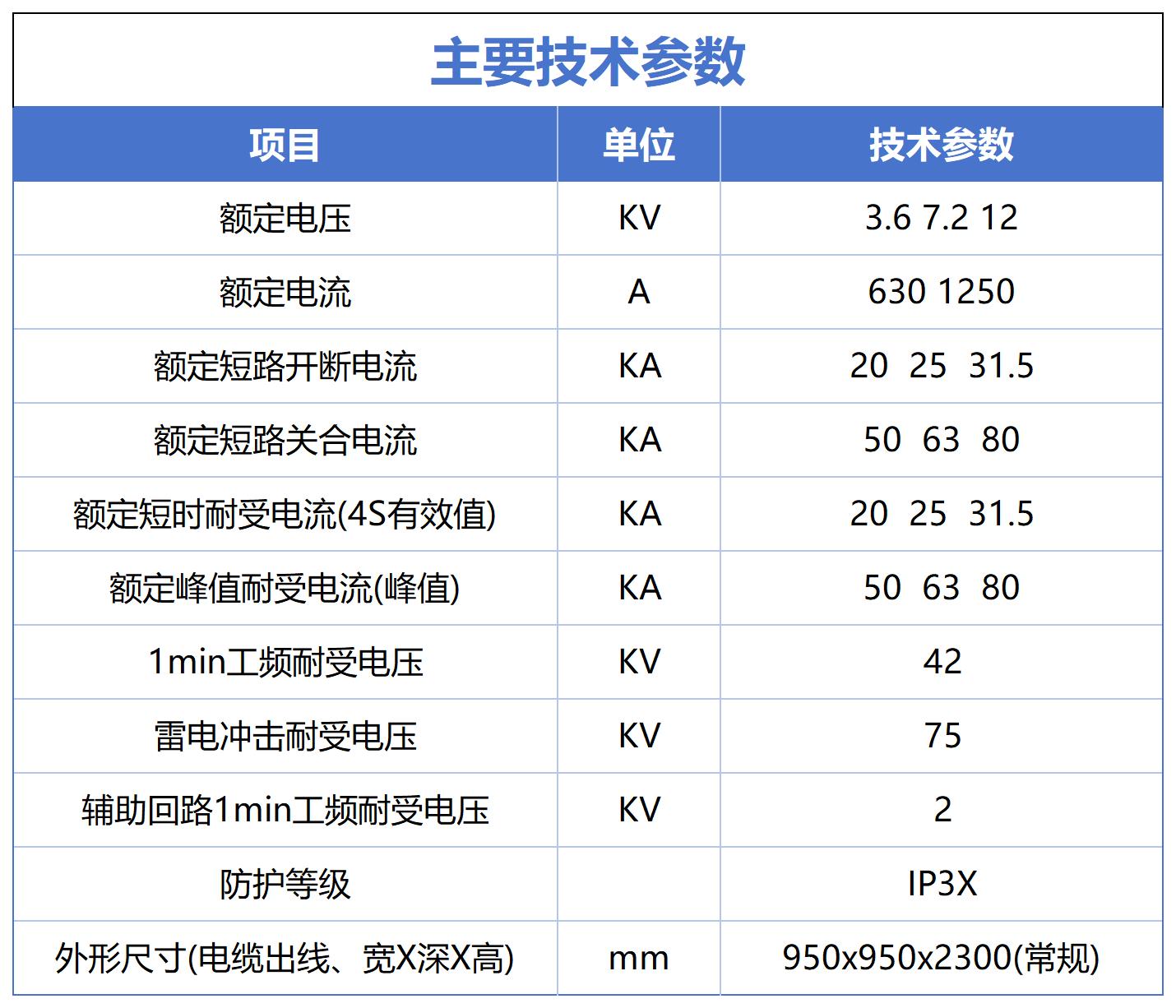

产品技术参数介绍

产品结构：

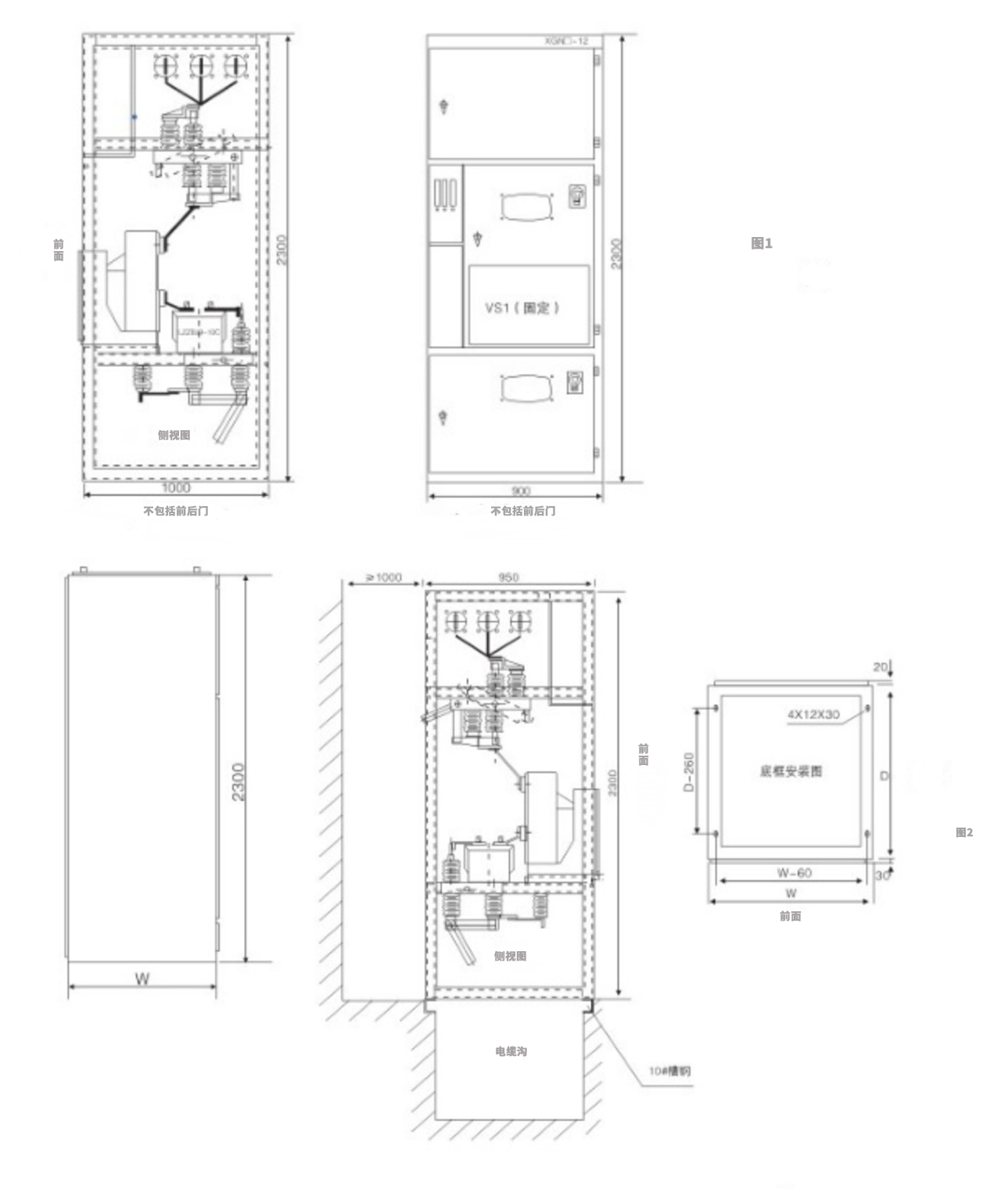

◆开关柜示意图(见图1)

◆开关柜为箱式固定式结构，柜体由薄板和角钢焊接而成。开关柜后上部为主母线室，室顶部设有压力释放装置；前上部为继电器室，小母线可从室底部用电缆连接，开关柜中下部贯通，母线室通过GN30型旋转式隔离开关与中下部保持电气连接；中部安装真空断路器，下部安装接地开关或出线侧隔离开关；后部安装电流互感器、电压互感器、避雷器，一次电缆从柜后下部出线；柜底布置有接地母线，贯穿于整排开关柜;隔离开关与接地开关在柜前左部操作。

◆开关柜采用相应的机械闭锁装置，此闭锁结构简单，操作方便，五防可靠。

◆本闭锁只有在断路器确实分断后，才能将手柄从“工作”位置拉出右旋至“分断”闭锁位置，分合隔离开关，防止了带负荷分合隔离开关。

◆当断路器和上下隔离均处于合闸状态，手柄处于“工作位置”时，前柜门不能打开，防止误入带电间隔。

◆当断路器和上下隔离开关均处于合闸状态，手柄不能转至“检修”或“分断闭锁”位置，避免误分断路器，当手柄处在“分断闭锁”位置时，只能分上下隔离，不能合断路器，避免了误合断路器。

◆当上下隔离未分闸，接地开关就不能合上，手柄不能从“分断闭锁”位置旋至“检修”位置，可防止带电挂地线。

注: 根据开关设备方案不同，有的方案不带下隔离，或将下隔离改用接地开关，其闭锁和五防均能达到要求。

◆安装尺寸及基础示意图（见图1）

◆安装基础参考图(见图2)，基础槽钢突出地面1-3mm，每米范围内不平度不应超过1.5mm，全长范围内不超过5mm。

◆将开关柜按顺序放置于基础上，调整好安装的位置。然后用M12螺栓或者用点焊方法进行固定， 柜与柜之间用M8螺栓并紧。

◆拆开后盖板安装主母线和一次电缆，端子接触面应注意清理干净并涂中性凡士林。安装好后注意封堵好一次电缆孔。

◆连接柜间接地母线，使沿开关柜排列方向连成一体，检查接地是否有遗漏，接地回路是否连续导通，接地电阻应不大于1Ω。

◆安装二次电缆，电缆由柜前底部引入，顺侧壁进入继电器室，分接于端子排上；装好后封堵电缆孔。

◆安装二次电缆，电缆由柜前底部引入，顺侧壁进入继电器室，分接于端子排上；装好后封堵电缆孔。

◆清理柜内灰尘杂物。
