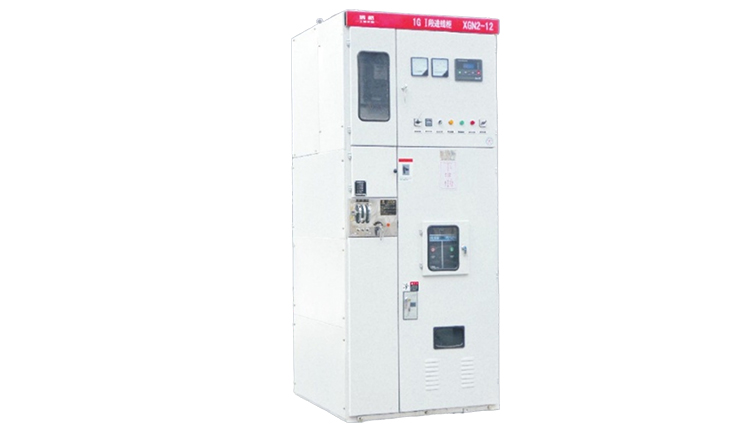

箱型固定式金属封闭开关设备

产品特点

“五防”闭锁功能,适合于频繁操作的场合

产品规格

请查看详情主要技术参数及尺寸介绍

XGN2-12箱型固定式金属封闭开关设备(简称开关柜)用于3.6、7.2、12kV三相交流50Hz系统中作为接受与分配电能之用,适合于频繁提作的场合,其母线系统为单母线(并可派生出单母线带旁路和双母线结构),本开关柜符合国家标准GB3906-91《3-35kV交流金属封闭开关设备》及国标标准IEC298的要求,并且

有两部提出的“五防”闭锁功能。本开关柜的主开关采用ZN28-12系列真空断路器,配用CD17系列电磁操动机构或CT19系列弹操动机构,隔离开关采用GN30-12旋转式隔离开关或GN22-12大电流隔离开关系列产品。

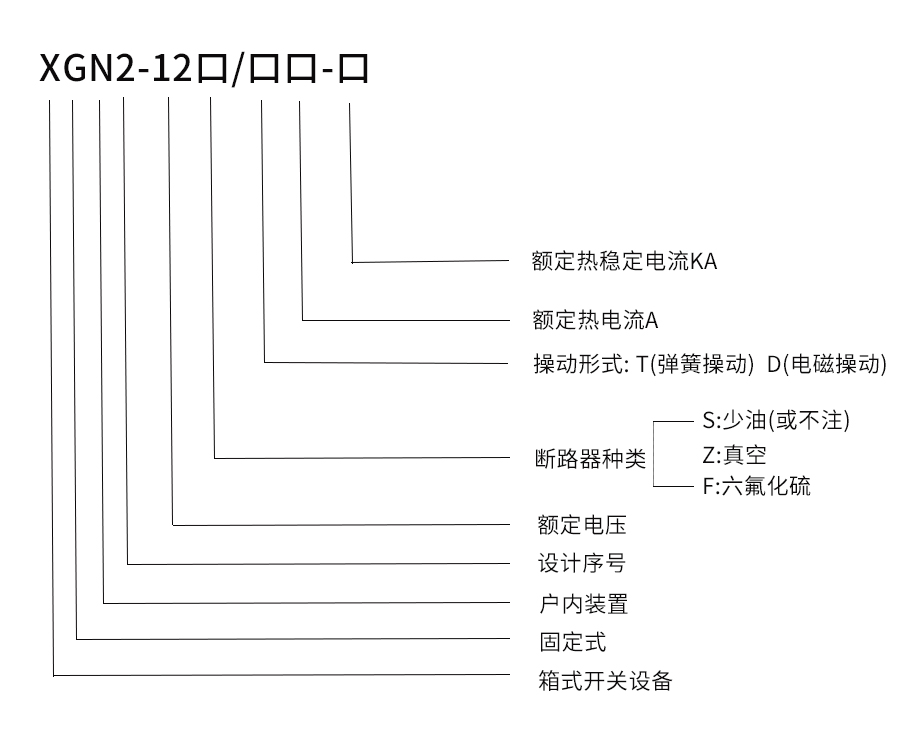

型号及含义介绍:



使用环境

◆环境温度 上限+40℃;下限-5℃;

◆海拔高度不超过1000m;

◆相对湿度 日平均值不大于95%,月平均值不大于90%;

◆地震烈度不超过8度;

◆没有火灾,爆炸危险、严重污染、化学腐蚀及剧烈震动场所。

◆超出上述环境条件,用户应与制造厂协商。


性能参数

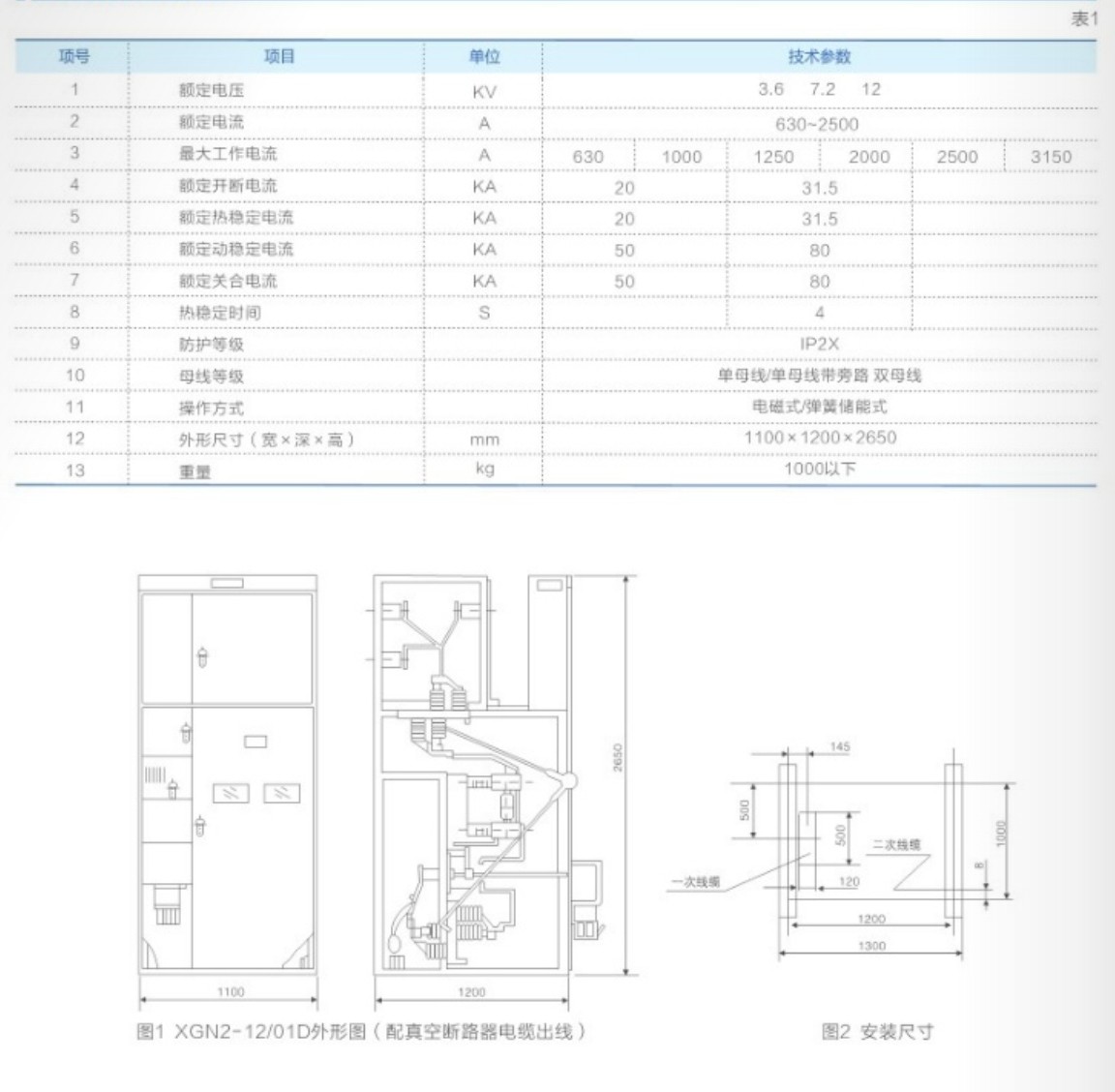

◆开关柜的技术数据见表1:

◆接地开关技术数据、接地开关的技术参数应能与相应的隔离开关参数配合,所以接地开关的动、热稳定电流,接触压力与相应的隔离开关一致,但接地开关断口间的距离不小于125mm。


开关柜的技术参数



◆开关柜的安装尺寸见上图

◆结构

本开关柜为金属封闭箱式结构,柜体骨架由角钢焊接而成,柜内分为断路器室、母线室、电缆室和继电器室。室与室之间用钢板隔开。

断路器室在柜体下部,断路器的传动由拉杆与操动机构连接;断路器下接线端与电流互感器连接,电流互感器与下隔离开关的接线端连接,断路器上接线端与上隔离开关的接线端相连接,断路器室还设有压力释放通道,若内部电弧发生时,气体可通过排气通道将压力释放。

母线室在柜体后上部,为了减小柜体高度,母线呈品形排列,以7350N抗弯强度的瓷质绝缘子支持,母线与上隔离开关接线端相连接。

电缆室在柜体下部的后方,电缆室内支持绝缘子可设有监视装置,电缆固定在支架上。对于上接线为联络方案是,本室则为联络电缆室。

断路器操动机构装在正左下方位置,其上方为隔离开关的操作及联锁机构。

开关柜为双面维护,前面检修继电器室的二次元件,维护操动机构,机械联锁及传动部分、检修断路器,后面维修上母线和电缆终端,在断路器室和电缆室均装有照明灯。

前面的下方设有与柜宽方向平行的接地铜母线,其截面为4x40mm机械联锁:为了防止带负荷分合隔离开关;防止误分误合断路器;防止误入带点间隔;防止带电合接地开关;防止带接地刀合闸。开关柜采用相应的机械联锁,机械联锁的动作原理如下:

◆停电操作(运行→检修)

开关柜处于工作位置,即上下隔离开关,断路器处于合闸状态,前后门关闭锁好,并处于带电运行之中,这时的小手柄处于工作位置。

先将断路器分断,再将小手柄扳到“分断闭锁”位置,这时断路器不能合闸,将操作手柄插入下隔离的操作孔内,从上往下拉再向上推,使接地开关处于合闸位置,这时可将小手柄扳至“检修”位置,先可打开前门,取出后门要是打开后门,停电操作完毕,检修人员可对断路器室及电缆室进行维护和检修。

◆送电操作(检修→运行)

若已检修完毕,需要送电,其操作程序如下:

将后门关好锁定,将钥匙取出后关前门,将小手柄从检修位置扳至“分断闭锁”位置,这时前门被锁定,断路器不能合闸,用操作手柄插入接地开关操作孔内,从上向下拉,使接地开关处于分闸位置,将操作手柄拿下,再插入下隔离的操作孔内,从下向上推使下隔离处于合闸位置,去除操作手柄,将小手柄扳至工作位置,这时可将断路器合闸。
