箱型固定式金属封闭环网开关设备

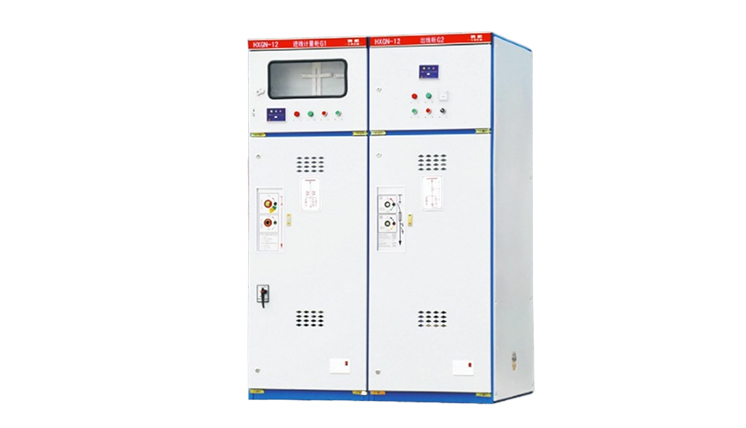

产品介绍：

HXGN口-12型箱型固定式金属封闭开关设备(简称环网柜)，额定电压12KV、颜定频率50Hz的交流高压成套设备装置，主要用于三相交流环网，终端配电网和工业用电设备，起接受、分配电能和保护等作用，它也适于装入箱式变电站。符合GB3906《3.6-40.5交流金属封闭开关设备和控制设备》，符合国际标准IEC298《交流金属封闭开关设备和控制设备》的要求。并具有“五防”联锁功能。

使用条件：

◆周围环境温度上限+40℃，下限-25℃；

◆海拔高度不大于1000m；

◆相对温度日平均值不大于95%，月平均值不大于90%；

◆无火灾、爆炸危险及剧烈振动的场所；

◆周围空气无腐蚀性或可燃性气体，水蒸汽和导电性尘埃等明显污染。

产品型号及含义：HXGN□-12FZR-□；

H —— 环网单元；

X —— 箱式结构；

G —— 固定式；

N —— 户内；

□ —— 设计序号；

12 —— 额定电压kV；

FZ —— 真空负荷开关(不带Z为压气式负荷开关)；

R —— 熔断器；

□ —— 方案编号。

结构特点：

◆采用全组装结构，轻巧美观，可任意组合安装，便于无限扩展延伸。

◆既可配FN12-12型压气式负荷开关、组合电器，也可配FZN25-12型真空负荷开关、组合电器。体积小，免维修，三相联动结构，具有明显的隔离断口。

◆负荷开关、组合电器，其安装方式灵活，可左右侧装、正装、倒装(FZN25不可倒装)。

◆可手动和电动操作，可具有远方遥控功能。

◆设有完善可靠的机械联动、联锁装置，完全达到“五防"功能。

a.负荷开关合闸时，接地开关无法合闸，前门无法打开。

b.负荷开关分闸时，接地开关可以合闸，当接地开关处于合闸时，前门可以打开。

C.接地开关合闸时，负荷开关无法合闸，前门板可以打开。

d.接地开关分闸时，负荷开关可以分、合闸，前门板无法打开。

e.电缆下进线时，在进线有电时，无论负荷开关处于合闸或分闸位置电磁锁控制前门板，使其无法打开。(除用专用钥匙紧急解锁外)。

◆负荷开关采用联动防护绝缘活门或透明绝缘罩，遮挡带电触头，确保人身安全。

◆采用正面操作维护，可靠墙安装。

◆前面门装有观察窗，可清楚观察柜内元件工作状况。

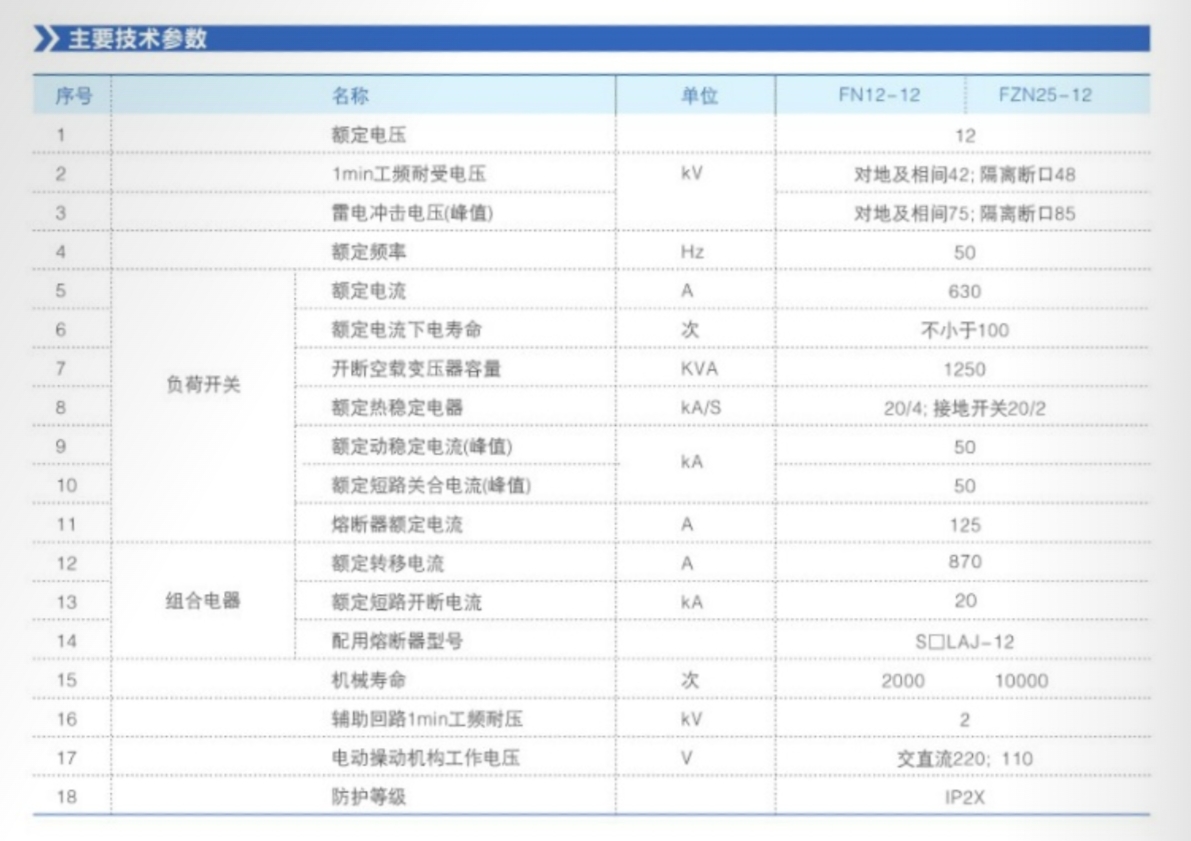

技术参数：

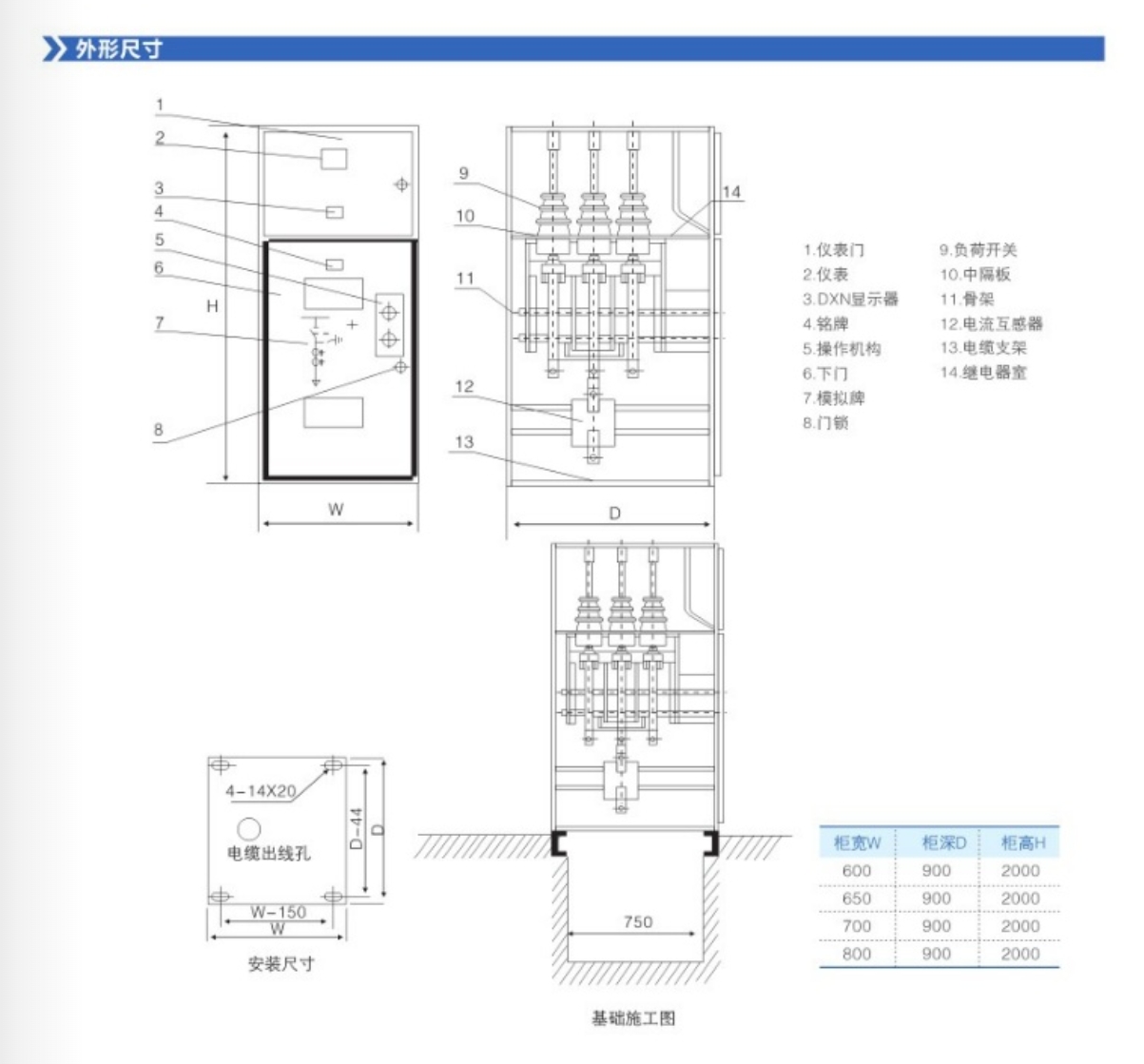

外形尺寸规格：

订货须知：

订货时应提供下列技术资料

◆主接线方案编号、用途和单线系统图、额定电压、额定电流，额定短路开断电流，配电室平面布置图及开关柜的排列配置图等；

◆开关柜控制、测量及保护功能的要求以及其它闭锁和自动装置的要求及原理图；

◆开关柜内主要电气元件的型号，规格及数量；

◆开关柜使用在特殊环境条件时，应在订货时详细说明；

◆其它特殊要求，在订货前须详细书面说明、协商。
