HBXGN-12 环保气体绝缘环网柜

HBXGN-12系列环保气体绝缘环网柜(以下简称XDA系列开关设备)，是环保气体绝缘的中压开关设备。具有绿色环保、运行可靠，保障安全，紧凑型结构设计、占用空间小，免维护、长寿命、环境适应性强等特点。它是一个完全密封的系统，其所有一次元件带电部件及开关均封闭在不锈钢的壳体内，不受环境影响。产品采用模块化设计，可根据不同设计方案任意排列，实现共箱式与扩展式单元的组合，满足各种二次输配变电站对紧凑型开关柜的需求。

可广泛用于小型二次配电站、箱式开闭所、工矿企业、机场、铁路、商业区、高层建筑、高速公路、地铁、隧道及自然条件较恶劣的场所领域。

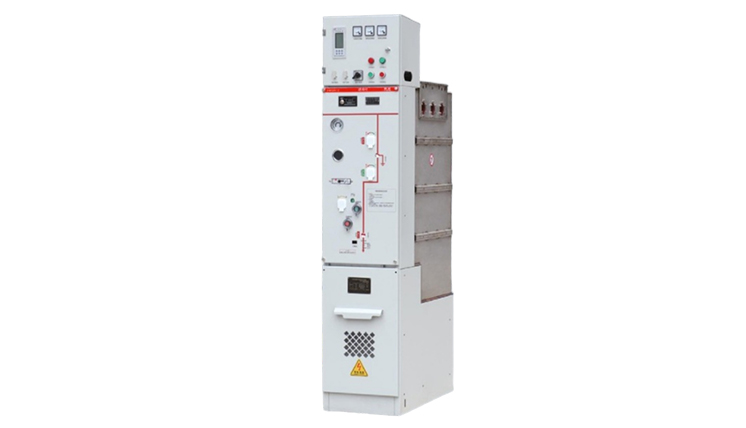

产品图片展示：

产品型号及含义介绍：HBXGN-12(□)630-20；

▪HBXGN —— 产品型号

▪12 —— 额定电压(kV)

▪□ —— 开关型号(C、V等)

▪630 —— 额定电流(A)

▪20 —— 额定短时开断电流(kA)

执行标准：

◆GB/T311.1绝缘配合 第1部分：定义、原则和规则；

◆GB/T1984 高压交流断路器；

◆GB/T1985 高压交流隔离开关和接地开关；

◆GB/T3804 3.6kV-40.5kV高压交流负荷开关；

◆GB/T 3906 3.6kV~40.5kV交流金属封闭开关设备和控制设备；

◆GB/T4208外壳防护等级(IP代码)；

◆GBIT11022高压开关设备和控制设备标准的共用技术要求

◆DL/T4043.6kV~40.5kV交流金属封闭开关设备和控制设备；

◆DLTT402高压交流断路器；

◆DLIT593高压开关设备和控制设备标准的共用技术要求；

◆12kV环网柜(箱)标准化设计定制方案(2020版)。

海拔高度：≤4000m(当设备运行在海拔高度1000m以上时请特别注明以便制造时对充气压力进行调整)。

环境温度：最高气温：+55℃：最低气温：-25℃：24h内平均气温不超过35℃。

环境湿度：24n相对湿度平均不超过95%：月相对温度平均不超过90%。

安装环境：周围空气没有爆炸性和腐蚀性气体，安装场所无剧烈震动冲击，污秽级不超过GBT26218.1中的C级。

抗震烈度：8度。

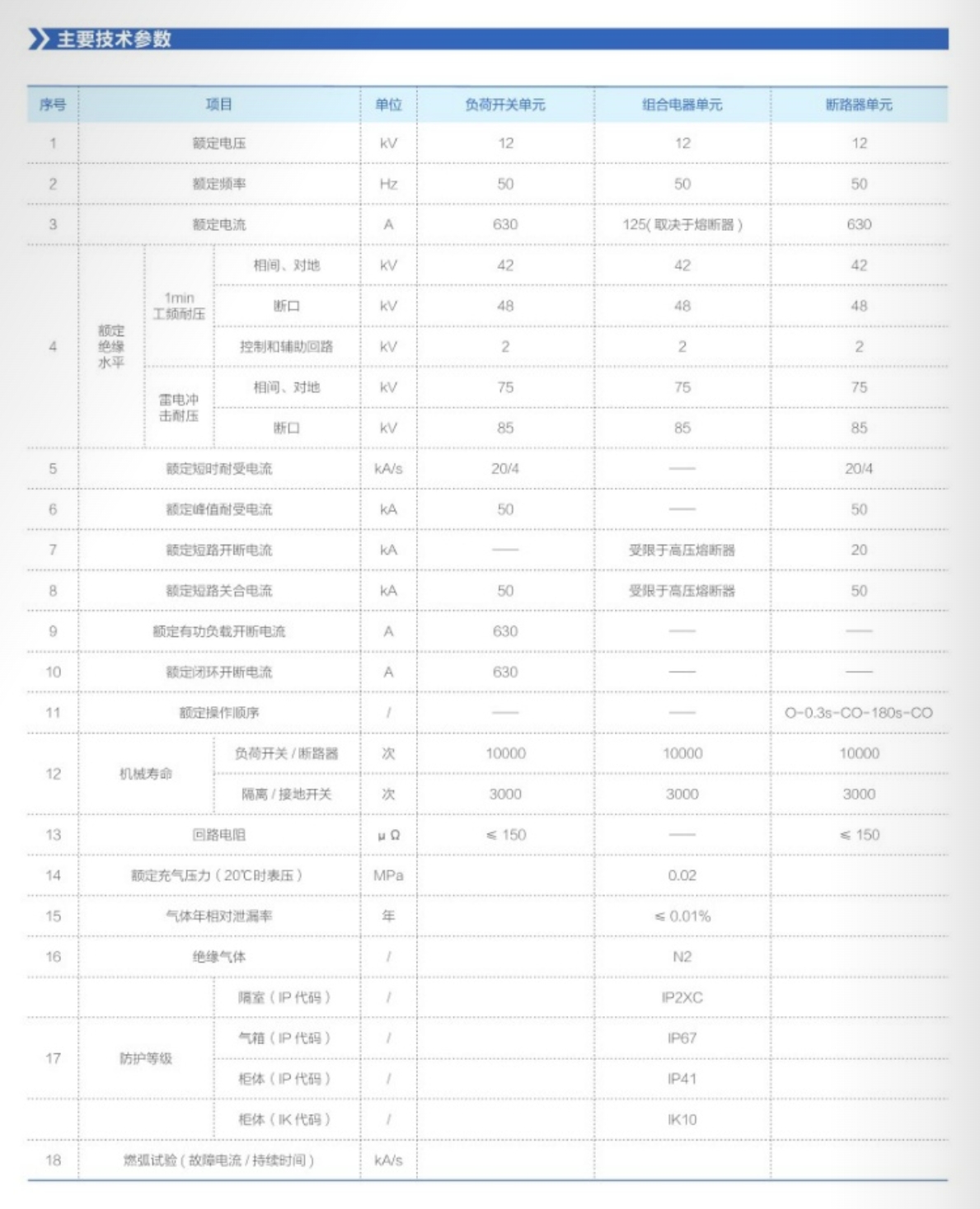

技术参数介绍：

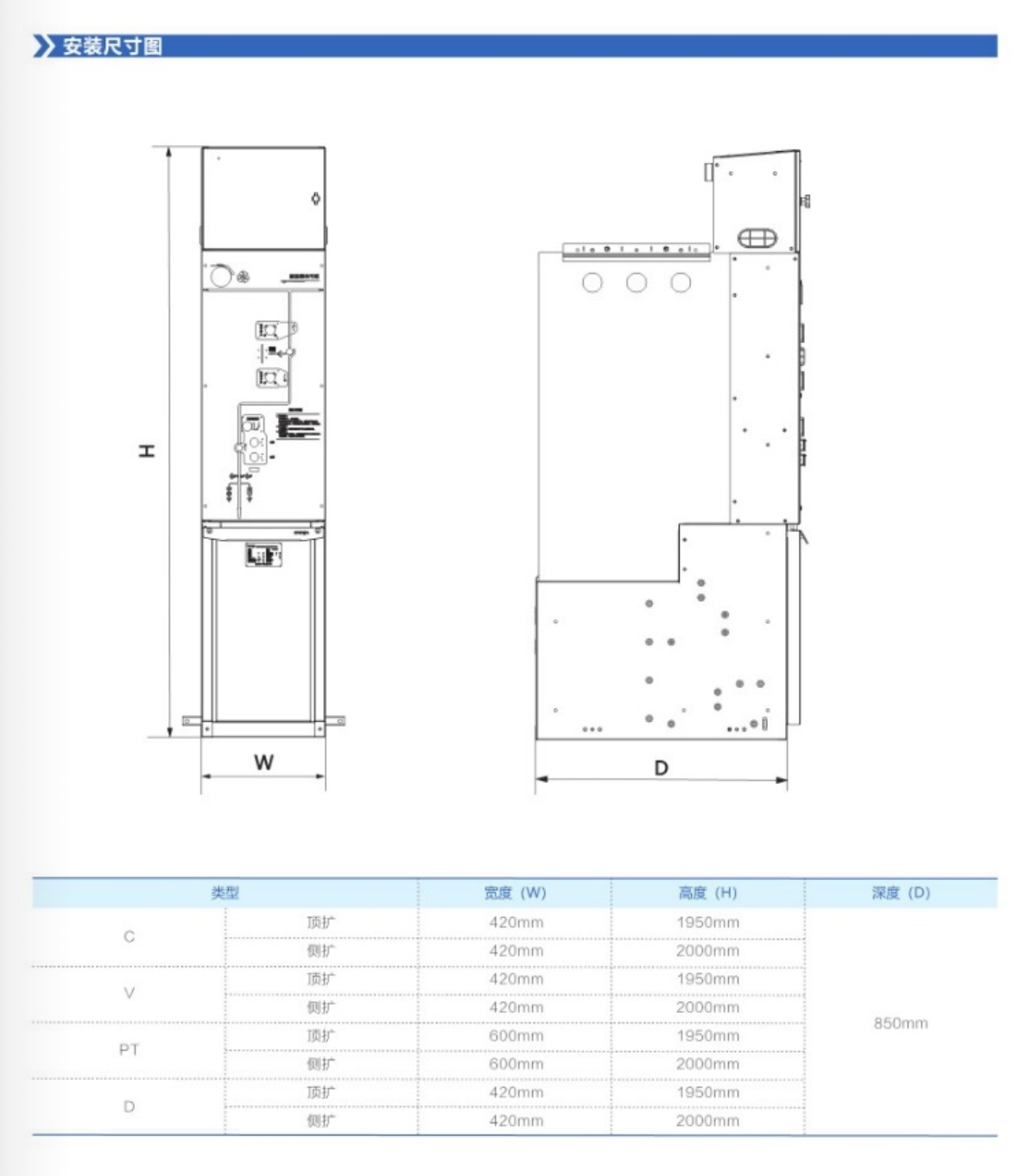

规格尺寸：
