GTXGN-12 高压固体绝缘环网柜

GTXGN-12高压固体绝缘环网柜是环保型复合绝缘环网柜，是一种全密封的供电单元，所有带电部件及开关全密封在一个环氧塑脂壳体内，壳体内无SF6气体。整个开关装置不受外部环境影响，确定运行可靠性和人身安全性，并且实现了免维护。

固体绝缘环网柜有三种开关组成，即V单元(断路器单元)，C单元(负荷开关单元)，F单元(组合电器单元)，每个单元可以单独使用也可以自由扩展，其结构分为智能控制仪表室、操作机构和一次部分，仪表室可配微机保护(控制器)，一次部分采用APG自动凝胶工艺，将隔离开关和灭弧室完全周封在环氢树脂中，并有专用接头和母线相连。灭弧室采用专用的铜络触头材料，R型纵磁场触头，以及完全一次封排工艺，该灭弧室开断短路电流能力及稳定性，电寿命，温升以及绝缘水平都较之前的灭弧室(铜铝触头材料杯状纵磁场触头结构，以及不完全一次封排工艺)有了明显提高。撮动机构采用与开关配合一体的弹操机构，即隔离开关和主开关弹操机构为一整体，可方便实现互锁，而且机构要件少，减少了不必要的传动环节，可靠性高，并可根据用户需要实现电动操作。

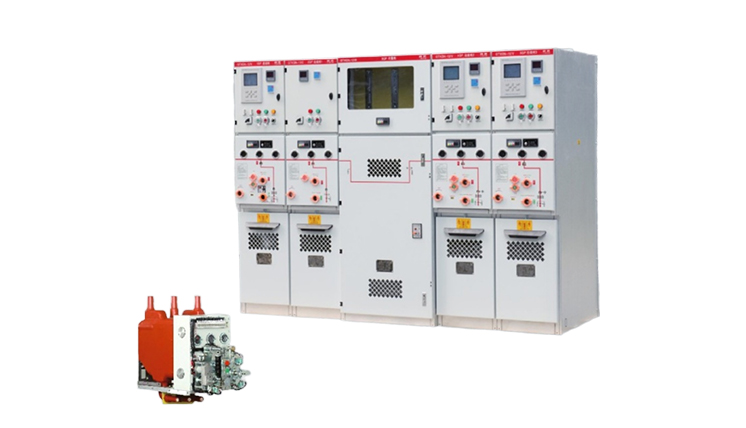

产品图片展示

型号及含义介绍：GTXGN - 12 /□/□-□；

GTXGN —— 产品代号

12 —— 额定电压(kA)

□ —— 产品方案(C.V.F)

□ —— 额定电流(A)

□ —— 额定短时耐受电流(KA)

使用环境条件

◆适用于户内或户外；

◆周围空气温度：户内-10℃~+25℃，户外-60℃~+60℃；

◆空气相对湿度：日平均值不大于95%,月平均值不大于90%；

◆海拔高度不大于3000m；

◆周围空气应没有受到尘埃、水蒸气、盐雾、腐蚀性气体或可燃性气体的明显污染；户外型可以用于较恶劣的环境条件下；

◆安装地点无剧烈震动，地震度不超过8度；当上述使用环境条件不能满足使用要求时，由用户与制造厂协商。
