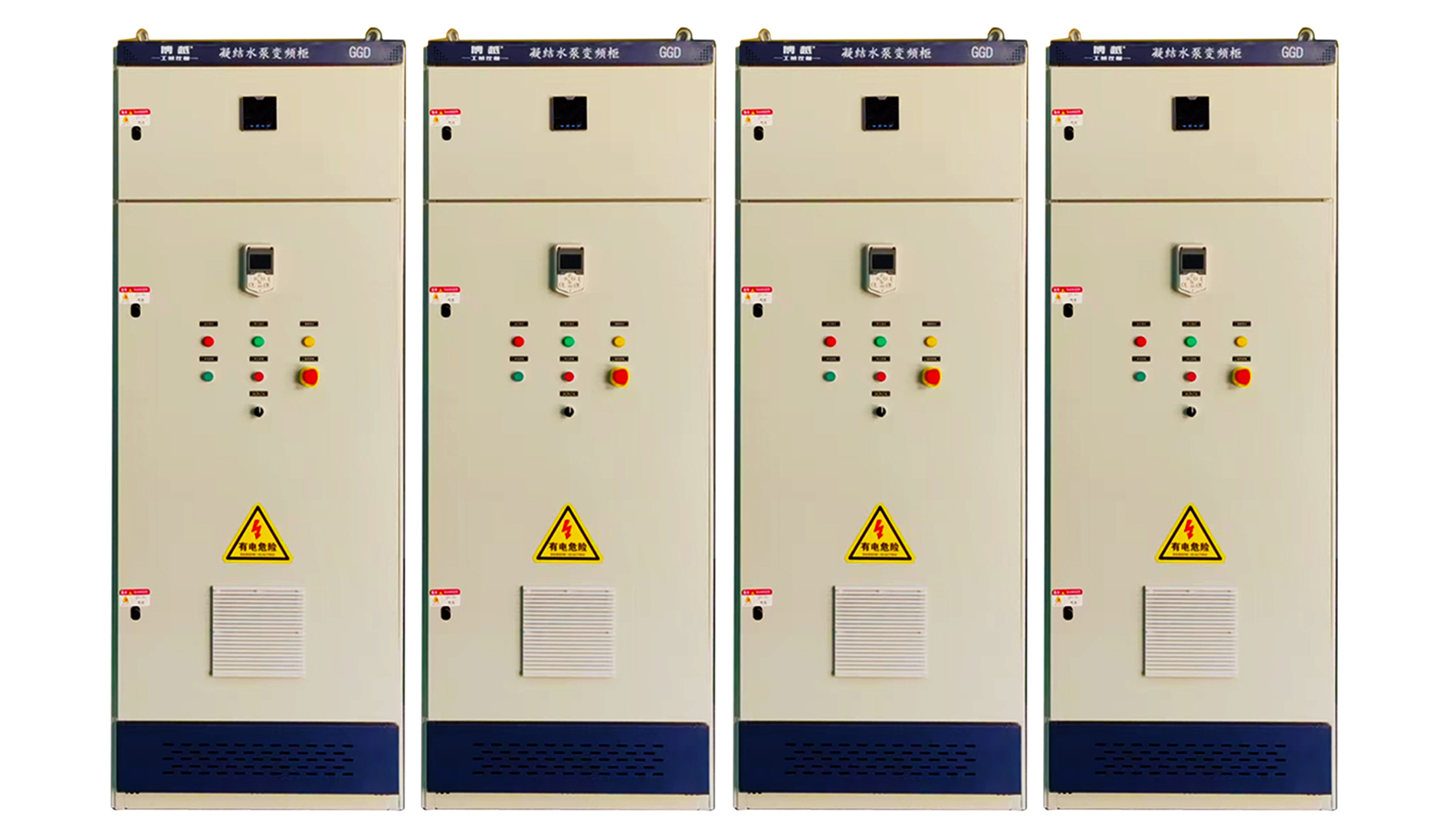

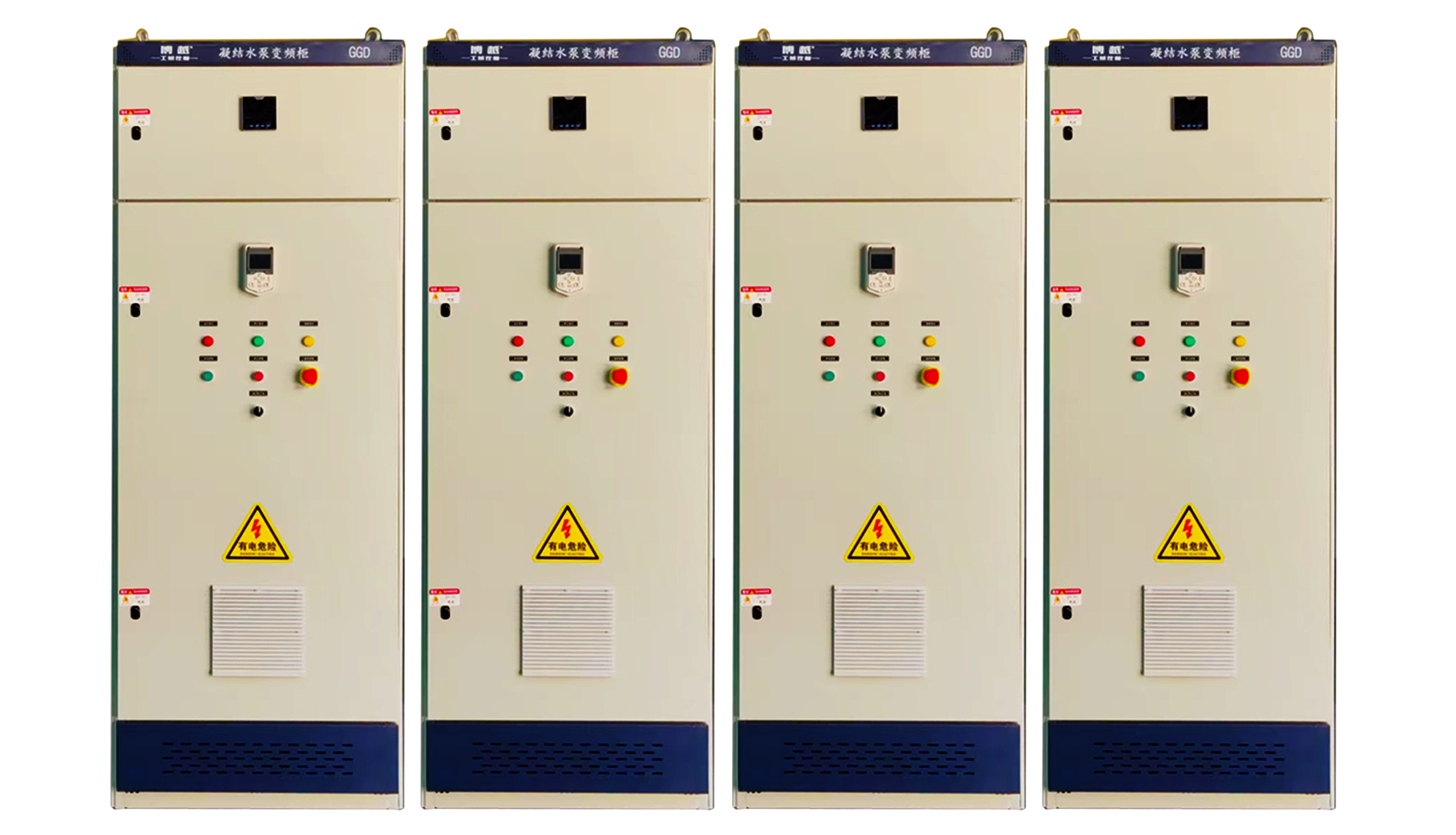

变频控制柜 凝结水泵低压变频器柜

凝结水泵低压变频器柜[变频控制柜]是一种专为电厂、水处理、供热等工业场景设计的一体化电机控制成套设备，通过将变频调速技术与低压电器、控制回路集成于标准柜体中，实现对凝结水泵等设备的转速调节，从而替代传统的阀门节流控制方式。其核心功能是通过变频调速来匹配实际工况需求，采用标准GGD型柜体，柜内配置ABB ACS580系列，集成进线保护、谐波治理、状态监测及现场操作等完整功能。

其主要特点与性能优势包括：

1、成套设计：采用固定式GGD柜体结构，分断能力高、动热稳定性好。关键元器件（如塑壳断路器、电抗器、互感器等）按标准选型配套，形成电气保护链。

2、适应重载工况的变频核心：配置专为风机、泵类负载设计的重过载型变频器（ACS580-01-430A-3），适应凝结水泵负载变化较大的运行工况。

3、谐波治理与保护：配套输入/输出电抗器，抑制谐波、改善功率因数，保护变频器及电机；短路、过载、缺相保护。

4、灵活的操作与监控方式：支持就地/远程控制切换、自动/手动无扰切换，配备多功能电表实时监测电气参数，指示灯、蜂鸣器等提供清晰的状态指示与报警。

5、专为恶劣环境优化：针对现场散热、防潮等需求，标配温控风扇强制风冷系统。

变频控制柜参数

1、结构参数

型号：GGD型

外形尺寸：800 × 2200 × 800mm (宽×高×深)

额定工作电压：AC 380V

额定绝缘电压：AC 660V

额定频率：50Hz

防护等级：通常为IP20~IP40（具体取决于厂家配置）

2、主回路电气参数

进线断路器：

型号：CDM3S-630F/33002

壳架电流：630A

额定电流：500A（根据清单定制）

极数：3P

极限分断能力：50kA (AC 400/415V)

变频器型号：ABB ACS580-01-430A-3

应用类型：重过载应用

适配功率：约160-185kW（依据所配电抗器推断）

电抗器：输入/输出电抗器，适配160-185kW，用于抑制谐波、改善功率因数。

3、控制与辅助回路参数

控制电源：由微型断路器（16A/2P C型、10A/1P C型）保护。

监测仪表：多功能电表（NR330-96S），用于监测电压、电流等。

控制元件：包括AC 220V中间继电器、按钮、旋钮、急停按钮、指示灯、蜂鸣器等，用于本地操作与状态指示。

4、散热与使用环境

散热方式：强制风冷，由温控器（碧河BF-D110A）自动控制柜内风扇启停。

环境适应性：GGD柜通常适用于海拔不超过2000米，环境温度-5℃至+40℃，相对湿度不超过95%（+20℃时）的室内环境。
